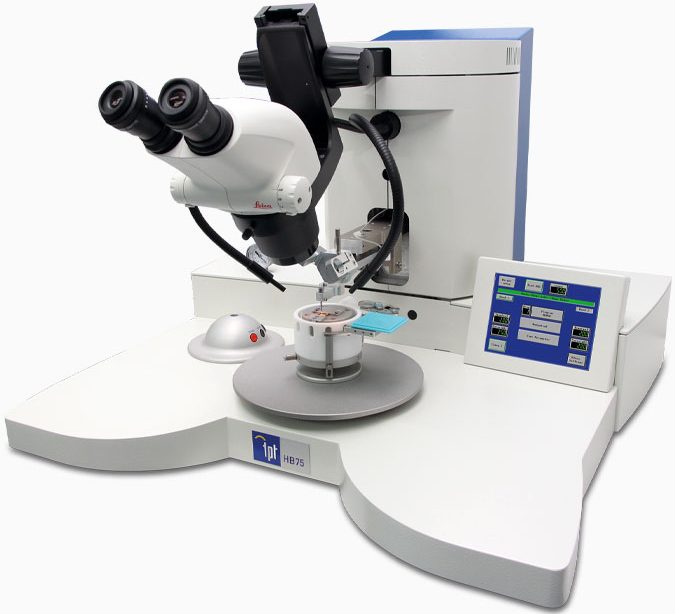

HB75 手动贴片机
马达驱动的Z轴








HB75是一台桌面型贴片机,是实验室、研发、预生产、以及小规模生产线的理想设备。TFT触摸屏控制,操作简便,可以直接进入并简单调节所有参数。

产品特点

+ 精确的移动来放置芯片
+ 蘸胶功能

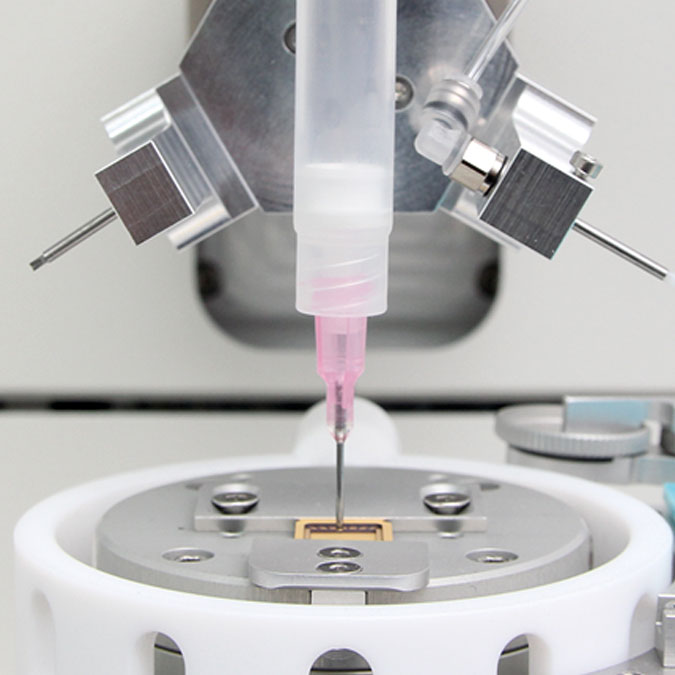

+ 可选点胶功能

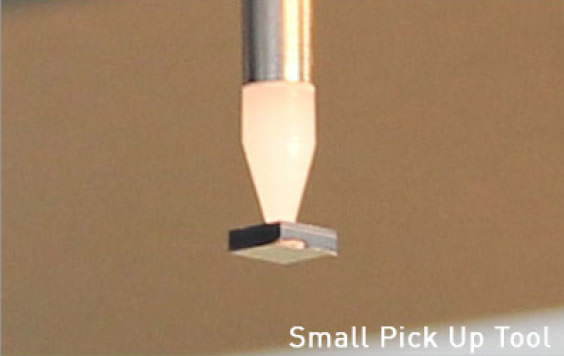

+ 旋转头用于快速更换吸嘴
+ 真正的正交移动
+ 集成真空泵
+ 旋转平台
+ 6.5英寸TFT触摸屏
+ 贴片头长度165mm
+ 100个程序存储能力
+ 半自动和手动模式

应用

+贴片
+MEMS/MOEMS组装
+传感器组装
+光学组建组装
+机械元件的组装和拾取
+医疗领域的应用

技术规格

方式          蘸胶-芯片放置
芯片尺寸        最小100x100um,最大10x10mm
贴片时间        1-10.000ms(1-20.000sec可选)
贴片力         10-150cNm(350cNm可选)
吸嘴          Ф1.58mm,19mm
马达驱动Z轴行程     17mm(0.67”)
贴片头臂长       165mm(6.7“)
X-Y操纵器        10mm(0.4”)
操纵比         6:1
温度控制        最大250℃ +/-1℃
电源          100-240V,+/-10%,50/60Hz,最大10A
外形尺寸        680x640x490mm (宽x深x高)
重量          净重42kg
