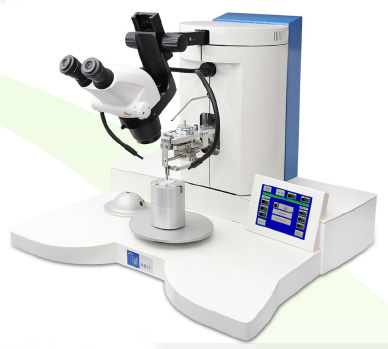

HB30是一台桌上型键合机，是实验室、试点或预生产试运行、或小批量生产线的理想设备用触摸屏容易操作。所有键合参数可以直接进入并进行简单的调节。



特点

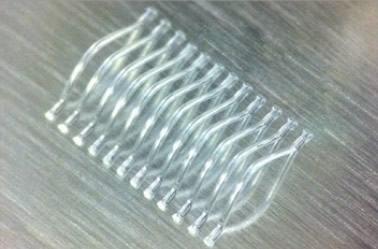

+ 100μm至500μm铝线
+ 6.5” 液晶触摸屏
+ 100个程序的存储能力
+ 内置双光纤照明灯

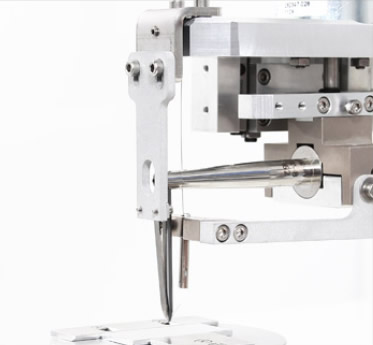

+ 马达驱动Z轴键合头
+ 马达驱动Y轴用于后退弧度控制
+ X-Y机构比例为6:1
+ 线弧可编辑
+ 可进行缝焊
+ 半自动，分步和手动键合模式



技术规格



超声系统 　　　　　　　PLL US系统
超声功率 　　　　　　　50 W输出
键合时间 　　　　　　　0 - 10 秒
键合力 　　　　　　　　50 - 1500 cN

铝线直径 　　　　　　　100 - 500μm
断线 　　　　　　　　　前面切断
送线角度 　　　　　　　90度
马达驱动Y轴行程 　　　 后退高达17mm
马达驱动Z轴行程 　　　 20mm
微调平台移动 　　　　　15mm
机构比 　　　　　　　　6:1（3:1可选）

电力需求 　　　　　　　100-240V +/-10%，50/60Hz，最大10A
外形尺寸 　　　　　　　680x640x490mm
重量 　　　　　　　　　净重50kg
