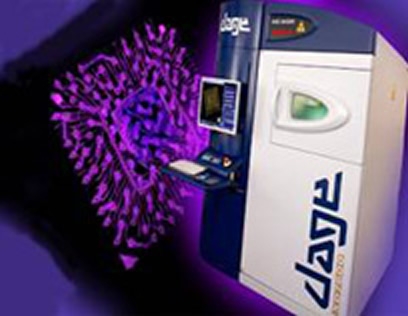

DAGE 7600 3D CT X光检查机









Dage3D系统为市场提供了一个高速度和高分辨率的X光检测系统.CT作为DageXD7600NT系统的可选件,可以轻松实现从2D向3DX光机的转变. 客户可以先选择使用DAGE7600NT,今后再加上CT功能选件能升成3DX光系统.

主要用于检测:电子元器件、PCBA 电路板内部焊接,短路,气孔,气泡,裂纹,及异物检查。

设备基体 Dage XD7600NT 内容:

1. 最小分辨率 : 250 纳米 (0 .25 微米 );
2. 影像接收器左右偏转角度各70度(共 140 度),旋转360度;
3. 最大检测区域面积 : 18” x 16” (458 x 407 mm );
4. 最大样品尺寸 : 20” x 17.5” (508 x 444 mm );
5. 系统最大放大倍数 : 至 6500 X;
6. 图像采集 : 1.3 M 数字 CCD;
7. 显示器 : 20.1" (DVI interface) 数字彩色平板 LCD, (1600 x 1200 PIXELS) ;
8. 安全性 : 在机器表面任何地方 X 光泄露率 < 1 u Sv/hr 等等

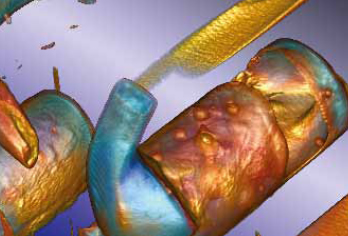

CT 主要特征:

1. 通过大量时实的图片处理 , 实现快速 CT 影像系统结果
2. 1024 3 , 512 3 and 256 3 Voxel 数据重建
3. 快速度 2D 和 3D 图像的转化
4. 样品尺寸可到 80mm
5. 可在 3D 形式下形成客户化的任意图像切片

可选功能:

1. 影像录像
2. 测量功能等
